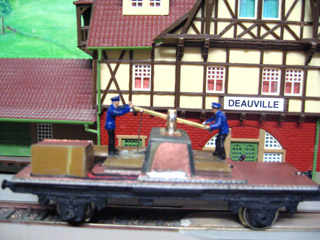

Evocation d'un wagon de service mû par un levier à balancier actionné à bras d'hommes depuis longtemps je rêvais de voir évoluer sur mon circuit un de ces petits engins utilisés pour le transport du materiel et d'une équipe d'intervention pour effectuer des travaux sur la voie le mouvement alternatif des bras des personnages ajoutant une animation amusante sur la maquette |
 |
 |

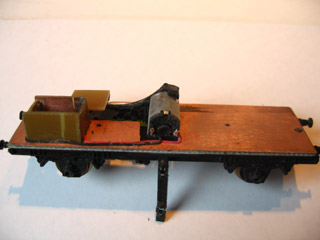

| Le problème principal était de trouver une motorisation miniature pour faire un modèle fonctionnel au 1/87eme | c'est le démontage d'un ancien appareil de photo et la récupération du moteur et de la pignonnerie de la commande de zoom |
 |
 |

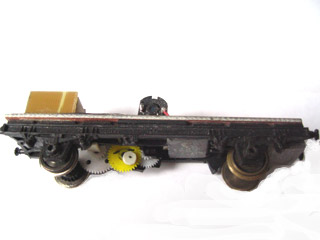

| qui m'a permis d'équiper un petit chassis de wagon jouef qu'il a fallu découper pour passer les pignons vers les roues on voit sur la roue dentée jaune une pastille de plastique percée d'un trou de 0,4 qui forme un excentrique pour entrainer un fil de maillechort coudé relié au balancier |

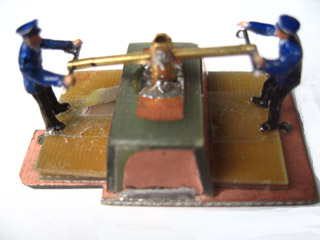

les superstructures sont réalisées avec des plaques de bakélite cuivrées soudées le balancier est un tube carré en laiton de 1,5x1,5 les poignées sont en corde à piano de 0,8
|
 |
 |

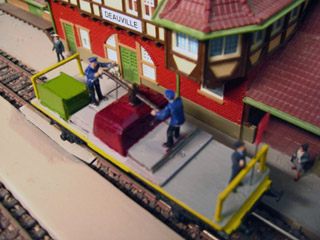

| il faut séparer verticalement les bras des figurines et passer en travers du corps un fil en maillechort de 0,3 plié en forme de U avec une boucle à une extremité pour passer dans la poignée du balancier | les bras sont ensuite collés à la superglue par dessus les fils de maillechort. Naturellement le modele est un peu important pour ce type d'engin mais cela fonctionne parfaitement et c'était le but principal! |
 |
 |

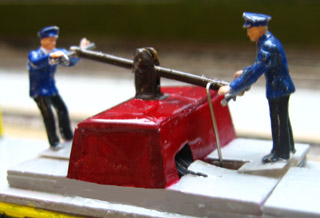

| l'alimentation est fournie par un petit accu de 1v4 logé dans la caisse verte provenant d'une voiture télécommandée dont j'ai déja parlé il se recharge avec des piles | détail montrant l'entrainement du balancier on peut voir également que les pieds des figurines sont fixés sur des languettes souples afin de suivre les mouvements alternatifs du balancier |
