LE ROUGEOIEMENT

ce montage est dérivé d'un clignotant deux voies. La sortie 3 du NE555

monté en multivibrateur astable passe de 0 à 1 allumant alternativement

les leds reliées au + et au - .en ajoutant 2 gros condos de 2200 µf

La charge et la décharge des condensateurs C3 et C4 permet

de faire varier progressivement la luminosité des leds comme un rougeoiement de braises

on peut agir sur la fréquence en faisant varier la valeur de R3





COMPOSANTS

R4 -R5---- = 1 kohm	C1--------=22µf
R2 -------=100 kohms	C2--------10 nf
R3-------=150 kohms	C3 -C4----2200µf
R1- R6- R7---=2,2 kohms	D1 -------1n 4007
U 1---------=NE555	D2 à D7 led rect 2x5 rouge

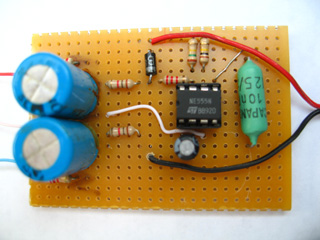

le circuit electronique est monté sur une petite carte percée à pastilles cuivrées à placer sous la table à droite les 2 fils d'entrée + et - 12 volts à gauche les 3 fils vers les leds	les leds sont soudées "pattes en l'air" en 2 séries de 3 elles seront recouvertes des baguettes de bois enchevètrées collées à la néoprène ne laissant apparaitre que la face avant lumineuse

pour la sonorisation du "crépitement" on peut utiliser une E EPROM enregistrée voir LMJ

on pourrait également ajouter au réalisme en intégrant un fumigène. A étudier!
